聚氨酯护套高柔性双绞屏蔽拖链电缆 (TRVUSP)

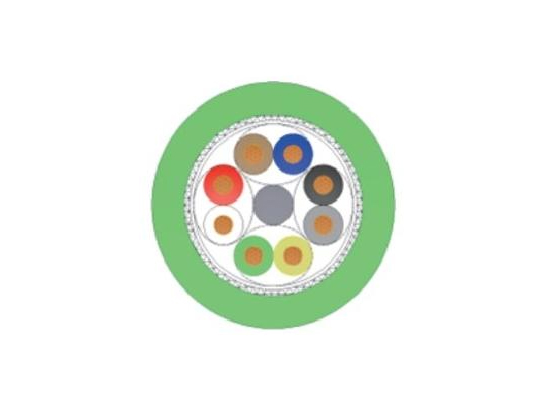

  • 产品结构
  • 技术特性

导    体:高抗弯强度的精细裸铜绞合导体(符合IEC 60228/VDE0295 cl.6的要求)

绝    缘:高机械性能PVC混合物(符合VDE 标准)

线芯识别:截面积<0.5mm²,芯线以颜色区分

          截面积≥0.5mm²,一根黄绿线芯,其余线芯绝缘为黑色采用白色编码识别

绞合方式:每两根芯线以短节距对绞,再将所有对线以短节距与高强度中心线绞合在

          一起

屏    蔽:高抗弯强度的镀锡铜丝编织屏蔽,编织密度不小于85%

外 护 套:低粘性耐油PUR基混合物,适用于拖链(符合VDE0282标准)

护套颜色:黑色(与RAL9005相似)

          绿色(与RAL6005相似)

          橙色(与RAL2003相似)(可根据客户需求定制)


  • 产品参数
  • 产品应用

导    体:高抗弯强度的精细裸铜绞合导体(符合IEC 60228/VDE0295 cl.6的要求)

绝    缘:高机械性能PVC混合物(符合VDE 标准)

线芯识别:截面积<0.5mm²,芯线以颜色区分

          截面积≥0.5mm²,一根黄绿线芯,其余线芯绝缘为黑色采用白色编码识别

绞合方式:每两根芯线以短节距对绞,再将所有对线以短节距与高强度中心线绞合在

          一起

屏    蔽:高抗弯强度的镀锡铜丝编织屏蔽,编织密度不小于85%

外 护 套:低粘性耐油PUR基混合物,适用于拖链(符合VDE0282标准)

护套颜色:黑色(与RAL9005相似)

          绿色(与RAL6005相似)

          橙色(与RAL2003相似)(可根据客户需求定制)

额定电压:300/300V

产品规格:2~48对,0.10~1.0mm²

          2~37对,1.5~4mm²(电压及产品规格可根据客户需求定制)

测试电压:1.5kV/5min(AC)

温度范围:固定安装: -50℃ ~ +90℃

          移动安装:-40℃ ~ +90℃

弯曲半径:固定应用:4D

          移动应用:6D(D是电缆直径)

极限速度:10m/s;5m/s (架空/滑行)

极限加速度:60m/s²

弯曲寿命:40次/min,>1000万次
